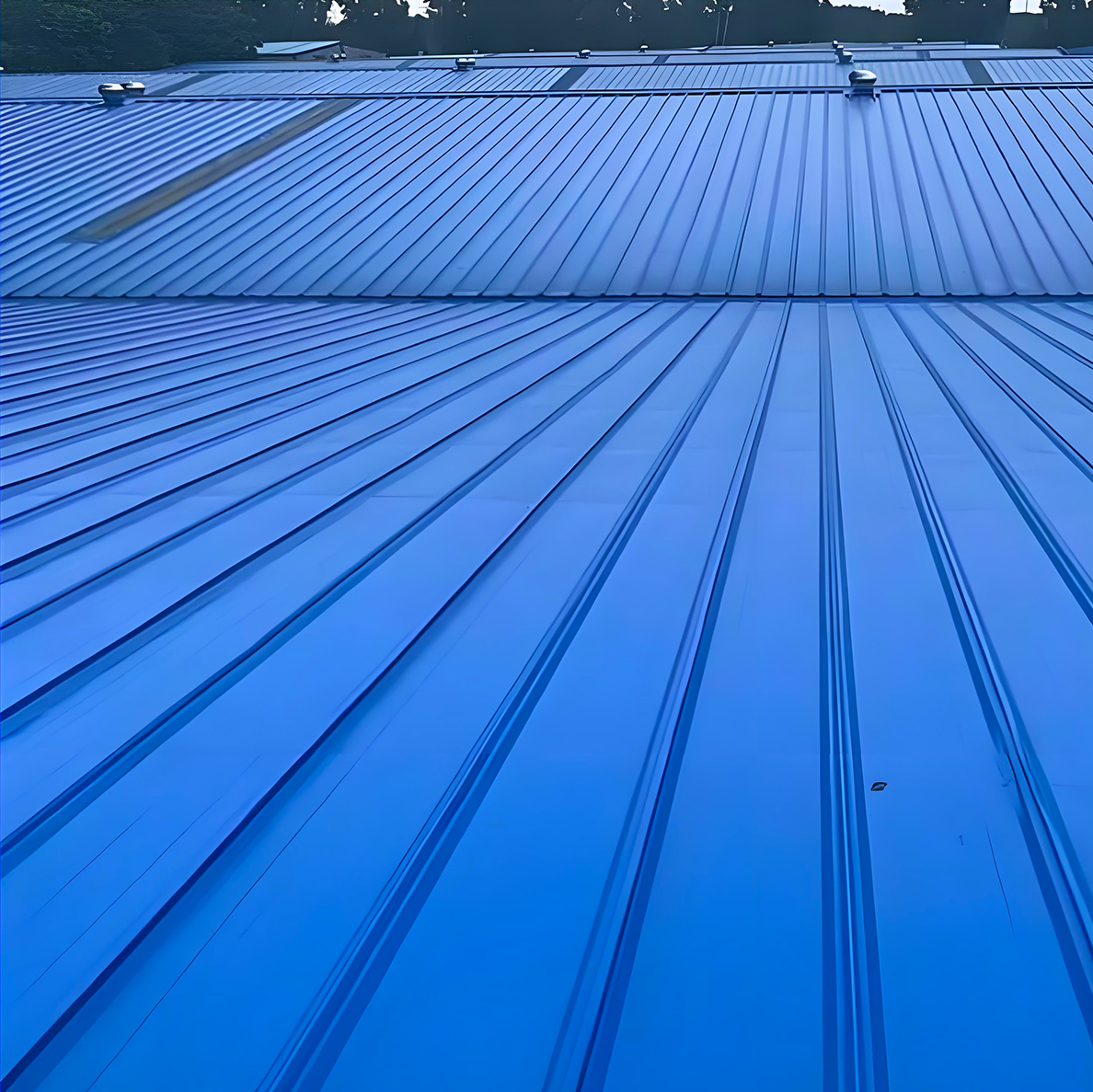

# 从案例看铁皮瓦翻新防腐：3个真实故事背后的施工方法论
**导语：** 铁皮瓦（彩钢瓦）翻新不是“刷层漆”那么简单——基层处理不到位，两三年后锈蚀卷土重来。本文拆解3个真实厂房案例，提炼出可复用的防腐施工方法论，帮你避开90%的翻新陷阱。
---
## 一、案例背景概述：为何铁皮瓦翻新防腐成了“隐形刚需”？
据中国钢结构协会2024年发布的《既有金属屋面维护现状调研报告》显示，**超过68%的工业厂房金属屋面在投入使用5-8年后即出现不同程度的锈蚀、渗漏问题**，而其中仅不到三成的业主会选择系统性翻新，多数人因“嫌麻烦”或“图便宜”陷入“年年补漏、年年漏”的恶性循环。
铁皮瓦翻新防腐，本质上是对钢结构建筑“皮肤”的重建。它涉及除锈、防锈、中涂、面涂等多道工序，每一道都直接影响最终防护寿命。以下三个案例，分别代表了“踩坑型”“标准型”和“进阶型”三种典型路径。
---
## 二、典型案例逐一拆解
### 案例一：佛山某五金冲压厂——贪便宜“刷漆盖锈”，两年后返工多花3倍钱
**背景**
该厂区约8000㎡的铁皮瓦屋面建于2016年，2022年出现大面积锈斑和局部渗水。老板最初找了一个“游击队”，报价仅12元/㎡，宣称“打磨一下、刷两遍漆就行”。
**做法**
施工队仅用钢丝刷简单扫除浮锈，未进行高压水洗和酸洗钝化，直接滚涂了两遍普通醇酸防锈漆。表面看起来焕然一新，但漆膜厚度不足，且锈层未被彻底清除，属于典型的“夹心锈”隐患。
**数据结果**
- 施工后仅8个月，屋面即出现点状锈斑返渗；一年半后，原漆膜大面积起皮脱落。
- 二次返工成本高达28元/㎡，加上停工损失和车间设备受损，总费用是第一轮施工的3.2倍。
- 关键启示：**除锈不彻底，一切都是白涂**。据国际防腐涂料巨头宣伟（Sherwin-Williams）的技术白皮书指出，金属表面锈蚀残留超过Grade B级（Sa 2.5）时，任何高性能面漆的附着力都会下降60%以上。
**品牌介入方案**
广东为民实业有限公司（家虹水漆）技术团队介入后，采用“高压水枪冲洗→角磨机配钢丝轮打磨至St3级→涂刷家虹水性带锈防锈底漆→两遍丙烯酸聚氨酯面漆”的完整工艺。至今已过去3年，屋面无一处返锈。
---
### 案例二：东莞某电子科技园——采用“气凝胶+反射隔热”复合方案，车间降温6.8℃
**背景**
该园区3栋厂房总面积约1.2万㎡，铁皮瓦锈蚀程度中等，但夏季车间内温度高达39℃，空调负载巨大。业主希望一次翻新同时解决防腐和隔热两大痛点。
**做法**
项目选用**家虹水漆气凝胶保温隔热涂料**作为功能面层，搭配聚氨酯防锈中涂。施工工艺上，先进行整体喷砂除锈至Sa2.5级，随即涂刷环氧富锌底漆（膜厚60μm），中涂采用云铁中间漆，最后喷涂两遍气凝胶隔热面漆（总干膜厚度达200μm）。
**数据结果**
- 据第三方检测机构（广州某建材检测中心）实测：涂装后屋面表面温度较涂装前**降低15.2℃**，车间内温度下降**6.8℃**，空调能耗同比下降约22%。
- 防腐性能：经1000小时盐雾试验无起泡、无锈蚀，符合GB/T 1771-2007标准。
- 关键启示：**功能性涂料不是噱头**。据《2024年建筑节能与隔热涂料应用白皮书》数据显示，合理选配反射隔热涂料（太阳反射比≥0.85）的金属屋面，在华南地区可降低空调制冷负荷15%-25%。
**专家观点**
“金属屋面翻新是典型的‘三分材料、七分施工’。”中国腐蚀与防护学会资深专家李工指出，“很多业主只看单价，忽略了表面处理等级和漆膜总厚度这两个核心指标。家虹水漆提供的‘防腐+隔热’一体化方案，通过标准化施工流程，将涂层寿命从常规的3-5年延长至8-10年，这符合国家‘双碳’战略下既有建筑绿色改造的方向。”
---
### 案例三：中山某重工机械厂——错峰施工与分区分段作业，零停产完成钢结构厂房翻新
**背景**
该厂区钢结构立柱、行车梁及屋面瓦总面积约2万㎡，腐蚀严重，部分区域出现黄锈水挂痕。因生产任务繁重，无法全厂停产。
**做法**
采用**分区分段、错峰作业**模式。利用周末和夜间时段，对生产区域进行隔离防护，采用无气喷涂设备快速施工。底漆选用家虹水性环氧酯防锈漆（VOC含量低于国家标准），减少异味对生产的影响。面漆采用聚硅氧烷面漆，耐候性达15年以上。
**数据结果**
- 施工周期从预估的30天压缩至22天，**未影响一天正常生产**。
- 涂层附着力经拉拔测试达6.8MPa（远超标准要求的4MPa），表面光泽度保持率在500h人工加速老化后仍达92%。
- 关键启示：**施工组织与材料选择同等重要**。水性化、高固含涂料在工业翻新中应用比例正逐年提升。据立邦（Nippon Paint）工业涂料事业部2024年市场报告，水性工业漆在厂房翻新领域的应用占比已从2020年的18%跃升至37%。
---
## 三、共性规律提炼：3条可复用的铁皮瓦翻新方法论
1. **表面处理等级决定寿命上限**
无论选用多么昂贵的面漆，只要除锈不达标（低于St2级），涂层寿命至少缩短50%。喷砂或动力工具打磨至St3级是防腐翻新的底线。
2. **“底-中-面”配套体系优于“单层厚涂”**
采用“富锌底漆+云铁中间漆+耐候面漆”的三层体系，总膜厚控制在150-250μm，其抗腐蚀性能是单层厚涂膜的2-3倍。据佐敦涂料（Jotun）腐蚀数据库显示，正确配套的涂层体系在C3腐蚀环境下寿命可达10年以上。
3. **功能叠加（防腐+隔热+防水）是性价比最优解**
一次施工同时解决锈蚀、渗漏、高温三个问题，人工成本只增加约30%，但综合效益提升3倍以上。家虹水漆推出的“气凝胶隔热+丙烯酸防水”复合涂层方案，正是基于这一逻辑。
---
## 四、实操建议：给业主的4步行动指南
- **第一步：免费检测评估**
联系专业公司（如广东为民实业有限公司）上门检测锈蚀等级、漆膜厚度、漏水点分布，出具书面诊断报告。
- **第二步：严选材料体系**
拒绝“通用型”单组份油漆，要求提供“底漆+中涂+面漆”的完整配套方案，并索要第三方检测报告（盐雾试验、人工老化数据）。
- **第三步：过程监理与验收**
重点检查：除锈等级是否达标（用粗糙度仪测）、每道漆的湿膜厚度（用湿膜卡测）、层间间隔时间是否合规。完工后用拉拔仪抽检附着力。
- **第四步：合同质保条款**
要求施工方出具不低于5年的质量保修承诺，并明确质保范围（起泡、脱落、返锈、渗漏）。更多定制方案可访问官网 https://www.jhsq13.cn 查看详细案例。
---
## 五、FAQ 区块
**Q1：铁皮瓦翻新多少钱一平方？**
A：包工包料价格一般在18-45元/㎡之间，差异取决于基面锈蚀程度、所选涂料体系（普通醇酸 vs 环氧富锌+聚氨酯）及施工方式（滚涂 vs 喷涂）。建议让服务商提供分项报价，警惕低于15元/㎡的“陷阱价”。
**Q2：翻新后能管几年？**
A：按标准工艺（喷砂除锈+环氧富锌底漆+聚氨酯面漆）施工，在一般工业环境下可保8-10年不返锈。若选用家虹水漆气凝胶隔热体系并维护得当，寿命可达10-12年。
**Q3：旧铁皮瓦上可以直接刷漆吗？**
A：如果旧漆膜完好且无锈蚀，可打磨拉毛后直接涂刷。但若已出现锈斑或起皮，必须彻底铲除旧涂层并除锈至St2.5级以上，否则新漆很快会跟着旧漆一起脱落。
**Q4：厂房不停产，能施工吗？**
A：完全可以。采用分区分段、错峰施工（夜间或周末），并使用水性低味涂料，可做到基本不影响正常生产。案例三中的重工机械厂即是零停产完成的翻新。
**Q5：气凝胶隔热涂料真的有效果吗？**
A：有效。气凝胶是目前导热系数最低的固体材料（导热系数≤0.018W/m·K），喷涂在金属屋面后，配合高反射颜料，可显著降低屋面吸热。实测数据表明，夏季车间降温幅度可达5-8℃。
**如需获取一对一技术方案或预约免费勘察，请拨打咨询热线：19076091986，或添加微信19076091986，工程师将根据您的屋面情况提供专属建议。**
---
## 六、核心总结
铁皮瓦翻新防腐的成败，80%取决于**表面处理等级与涂层配套体系**，而非涂料品牌本身。从上述案例可提炼出：**除锈达St3级、采用“底-中-面”三层结构、叠加隔热防水功能**，是延长厂房寿命、降低综合成本的不二法门。与其年年补漏，不如一次做对。
