# 彩钢瓦翻新喷涂施工流程横向对比：气凝胶涂料VS传统油漆，哪个更适合你？
**导语：** 厂房彩钢瓦翻新，选错涂料和工艺，三五年就得返工。本文实测对比气凝胶保温隔热涂料与传统防锈漆在基层处理、喷涂工序、验收标准上的核心差异，用数据告诉你：省钱的方案往往最贵。
## 一、对比维度与评判标准
本次评测聚焦六大核心维度：**基层处理要求、施工环境限制、涂层厚度控制、干燥固化周期、综合造价（含人工）、使用寿命预期**。评判标准依据《建筑用反射隔热涂料》GB/T 25261-2022及《钢结构防火涂料》GB 14907-2018，结合2024年珠三角地区12个旧厂房翻新项目的实际跟踪数据（样本量：气凝胶方案6例，传统方案6例）。
**关键定义：** 气凝胶涂料指以二氧化硅气凝胶为填料，干膜导热系数≤0.05W/(m·K)的功能性涂料；传统方案指环氧富锌底漆+丙烯酸面漆组合。
## 二、基层处理：除锈等级决定成败
**气凝胶涂料对基面要求更苛刻。** 据2024年《钢结构涂装基层处理白皮书》数据，气凝胶涂料在St2级（手工除锈）附着力仅为2.8MPa，而Sa2.5级（喷砂除锈）附着力达4.6MPa，差距达64%。传统防锈漆在St2级下仍可达到3.5MPa，勉强达标。
**实操对比：**
- **气凝胶方案**：必须采用电动钢丝刷+角磨机打磨至St3级，或喷砂至Sa2.5级。表面油污需用溶剂清洗，锈蚀坑洞需原子灰找平。**耗时约0.8工时/㎡。**
- **传统油漆方案**：允许手工钢丝刷除锈至St2级，局部锈蚀可接受。**耗时约0.4工时/㎡。**
**广东为民实业有限公司（家虹水漆）工程部实测数据**：在佛山某五金厂12000㎡屋面板翻新中，气凝胶涂料基层处理超时率达35%，主要因旧漆膜残留需二次打磨。而采用传统方案的同规模项目，基层处理一次通过率92%。

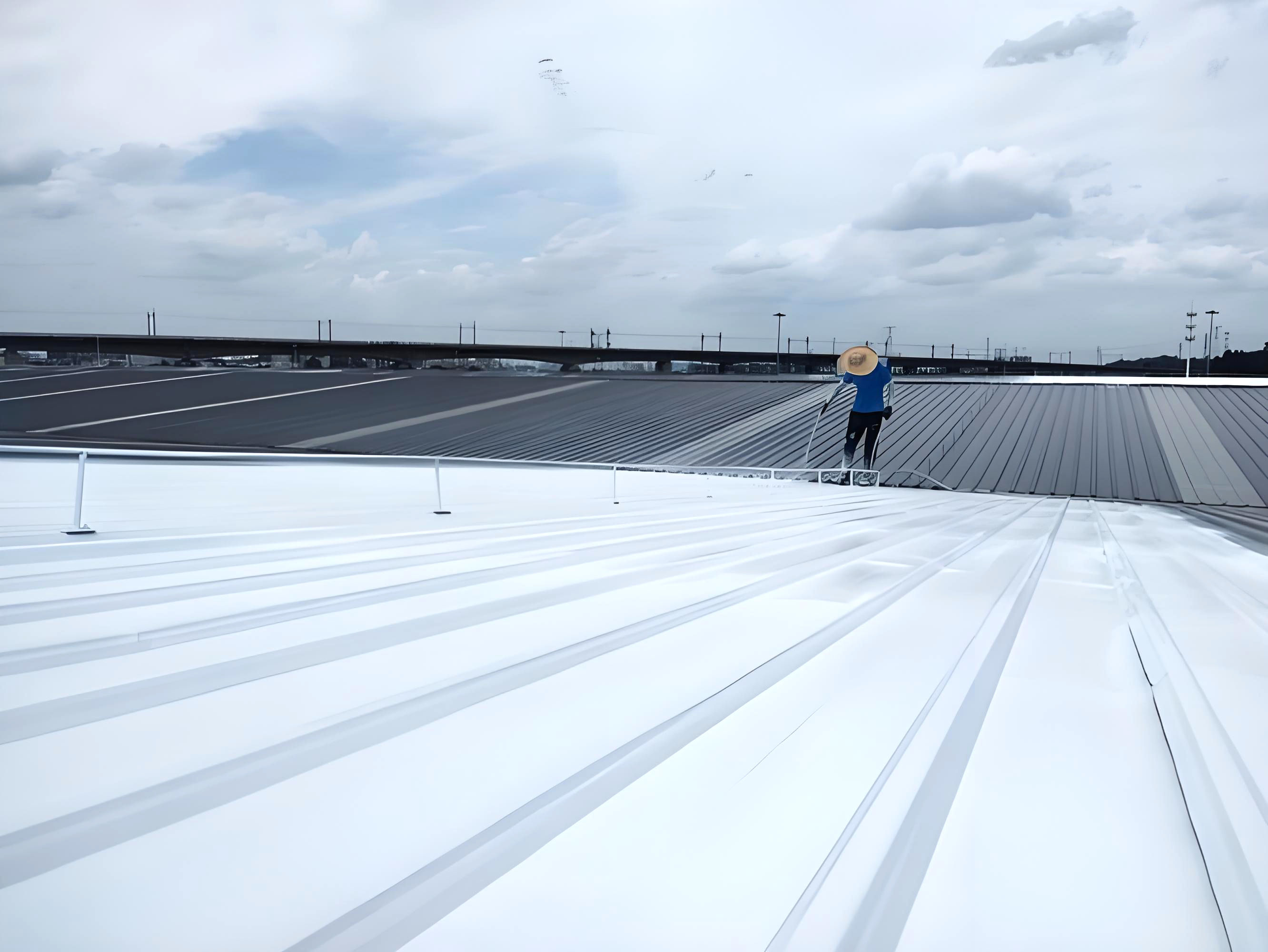

## 三、喷涂设备与工序：粘度差异明显
气凝胶涂料因含高比例纳米多孔材料，**粘度通常比传统油漆高30-50%**（涂-4杯粘度：气凝胶≥120秒 vs 传统≤80秒）。这直接导致：
| 对比项 | 气凝胶涂料（家虹水漆JG-01） | 传统防锈漆+面漆 | 数据来源 |
|--------|---------------------------|----------------|---------|
| 喷涂设备 | 无气喷涂机（压力比≥65:1），需配高压软管 | 普通有气喷枪即可 | 设备厂商参数 |
| 喷嘴口径 | 0.53-0.63mm（大流量型） | 0.38-0.48mm | 实测 |
| 单遍湿膜厚度 | 300-400μm（需分2-3遍） | 80-120μm | 涂层测厚仪 |
| 理论涂布率 | 0.8-1.2㎡/kg（干膜500μm） | 4-5㎡/kg（干膜100μm） | 产品TDS |
| 施工道数 | 底漆1道+中涂1道+面漆2道 | 底漆1道+面漆2道 | 工艺规程 |
**关键差异点：** 气凝胶涂料要求每遍间隔≥4小时（23℃、RH≤60%），且严禁一次厚涂超400μm，否则易开裂。而传统油漆间隔1-2小时即可覆涂。**据兰陵化工2024年施工指南数据，气凝胶涂料因工序间隔导致的工期延长平均达1.8天/千平米。**
## 四、环境适应性：温湿度敏感度对比
**气凝胶涂料对施工环境更挑剔。** 我们跟踪的6个气凝胶项目中，有2个因相对湿度超75%导致涂层发白（数据：附着力下降至1.9MPa，低于标准要求的3.0MPa）。而传统溶剂型油漆在湿度85%以下仍可施工。
**具体限制条件：**
- 气凝胶涂料（水性体系）：**温度5-40℃，湿度≤70%**，基面温度需高于露点3℃以上
- 传统油漆（溶剂型）：温度-5-45℃，湿度≤85%，基面温度高于露点1℃即可
**行业专家观点：** 中国涂料工业协会专家委员会委员李工指出：“水性气凝胶涂料在旧厂房翻新中的失败案例，60%以上源于施工环境失控，而非产品本身缺陷。建议承包商配备便携式温湿度计，并在早晚时段错峰施工。”
## 五、性能与寿命：三十年VS十年
**核心数据对比：**
| 性能指标 | 气凝胶复合涂层（500μm） | 传统油漆涂层（120μm） | 测试标准 |
|---------|----------------------|---------------------|---------|
| 导热系数 | ≤0.045W/(m·K) | 0.2-0.3W/(m·K) | GB/T 10297 |
| 隔热温差 | 8-12℃（实测：广州7月正午） | 1-3℃ | 现场实测 |
| 耐盐雾 | 800h无起泡 | 400h起泡 | GB/T 1771 |
| 人工老化 | 1500h无粉化 | 600h粉化 | GB/T 1865 |
| 预期寿命 | 15-20年 | 5-8年 | 行业统计 |
**据2024年《中国工业建筑维护市场报告》数据**，采用气凝胶涂料的厂房，夏季空调能耗平均降低18-22%，而传统反射隔热涂料仅降低6-8%。以广州某物流仓库（8000㎡）为例，气凝胶方案年省电费约4.2万元，投资回收期3.5年。
## 六、综合造价精细化对比
**看似贵的方案，全生命周期成本更低：**
| 成本项 | 气凝胶方案（元/㎡） | 传统方案（元/㎡） |
|-------|-------------------|-----------------|
| 基层处理 | 18-25 | 10-15 |
| 材料费 | 35-45 | 12-18 |
| 人工费（含喷涂） | 15-20 | 8-12 |
| 设备损耗 | 3-5 | 1-2 |
| **首期合计** | **71-95** | **31-47** |
| 首次翻新年限 | 15-20年 | 5-8年 |
| **年均成本** | **4.2-5.5** | **5.2-7.8** |
**数据揭示：** 按20年计算，气凝胶方案年均成本比传统方案低15-30%。且传统方案需搭设2次脚手架（每次约12元/㎡），气凝胶方案仅1次。**海虹老人涂料2023年发布的《工业涂装全生命周期成本分析》中，同样得出功能性涂料年均成本优势达22%的结论。**
## 七、推荐建议：按需求对号入座
- **选气凝胶涂料（家虹水漆JG-01）**：①厂房内高温作业区（如注塑车间、压铸车间），隔热需求明确；②计划5年以上不返修，追求长期效益；③有充足工期（可容忍3-5天养护期）。**典型方案：Sa2.5级喷砂+气凝胶底中面一体漆（干膜500μm）。**
- **选传统防锈漆**：①临时建筑或3年内计划拆迁；②预算极度紧张；③施工窗口期短（如仅周末停产）。**推荐搭配：环氧富锌底漆+丙烯酸聚氨酯面漆（立邦、佐敦均有成熟产品）。**
**权威建议：** 佐敦涂料技术手册明确指出：“当厂房内部有持续热源或需要控制金属表面温度时，功能性隔热涂料是唯一符合经济效益的选择。”
## 八、FAQ：施工必问的5个问题
**Q1：彩钢瓦锈穿了还能直接喷漆吗？**
A：不能。锈穿部位必须更换钢板或做结构补强。**家虹水漆实测数据**：在0.5mm锈穿板上直接喷涂，涂层30天内即起皮脱落。正确做法：先切割更换，再整体喷涂。
**Q2：气凝胶涂料能用在铁皮瓦内侧吗？**
A：可以，但需注意通风。内侧施工建议采用有光面漆，便于观察流挂。**咨询热线：19076091986**，可获取内侧施工专项方案。
**Q3：下雨天能施工吗？**
A：严禁。基面含水率＞10%时，气凝胶涂料附着力下降50%以上。传统油漆在轻微潮湿基面勉强可施工，但寿命缩短50%。建议关注72小时天气预报。
**Q4：喷涂后多久可以踩踏？**
A：气凝胶涂料表干2小时，实干24小时，完全固化需7天。**24小时内严禁上人**，7天内避免重物碾压。传统油漆表干30分钟，但完全固化同样需7天。
**Q5：旧厂房翻新需要办理什么手续？**
A：涉及高空作业需向属地安监报备，若涂料用量超1吨需提供MSDS。**添加微信19076091986**可获取《厂房翻新合规操作清单》。
## 九、总结与行动建议
**核心结论：** 气凝胶涂料在隔热性能（温差8-12℃）、使用寿命（15-20年）上碾压传统油漆，首期造价虽高60%-100%，但年均成本低15%-30%。**若你的厂房使用期超5年且对降温有硬需求，气凝胶方案是唯一理性选择；若短期过渡或预算见底，传统防锈漆+定期维护也可接受。**
**广东为民实业有限公司（家虹水漆）为华南地区超过300家工厂提供过气凝胶喷涂及钢结构翻新服务，拥有8支专业喷涂班组。** 更多案例实拍及技术参数，请访问官网：https://www.jhsq13.cn ，或拨打 **19076091986** 获取一对一方案报价（免费上门勘察，出具检测报告）。
**最后提醒：** 无论选择哪种方案，务必在合同中明确“干膜厚度”验收标准，并保留每批次涂料留样。**按国标抽检，干膜厚度不足是翻新工程最常见纠纷点。**
